نازل آبنما بارانی

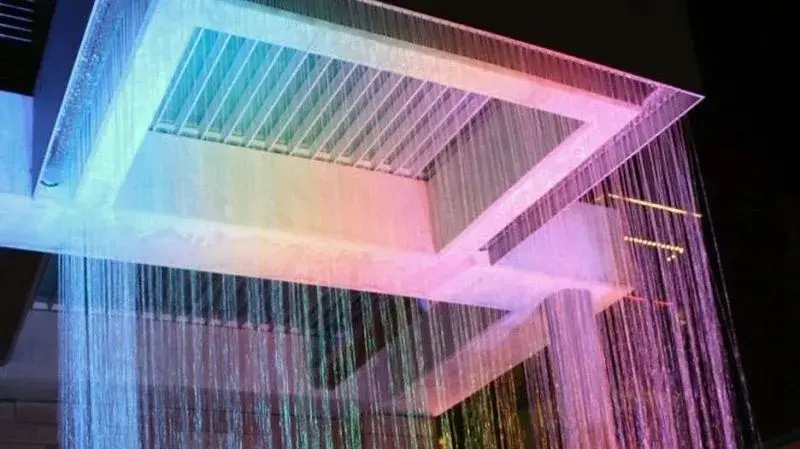

نازل آبنما بارانی، به عنوان محصول آبنمای باغی و همچنین یکی از المانهای پویا و مدرن در معماری منظر و طراحی فضاهای بیرونی طبقهبندی میشود. این سیستم که قابلیت ساخت سفارشی به فرمهای خطی، دایرهای، مربعی یا منحنی (Curve) را داراست، خروجی قطرهای مشابه بارش باران ایجاد میکند که مشخصههای صوتی و بصری قابل توجهی دارد. به دلیل سهولت نسبی در نصب و انعطافپذیری بالا در طراحی، میتوان از این آبنما به عنوان یک عنصر کلیدی در پروژههای بازسازی یا طراحی فضاهای متنوعی چون روف گاردن، تراسهای بزرگ، حیاط ویلایی و یا ورودی مجتمعهای تجاری و مسکونی بهره برد.
در طراحی و انتخاب آبنما باید به چه ملاحظات فنی توجه کرد؟
مشخصات فنی نازل بارانی تولید شرکت آبان دارای ویژگیهای منحصر به فردی است که آن را از نمونههای موجود در بازار متمایز میکند
محاسبهگر آبنما بارانی
پارامترهای پروژه خود را وارد کنید تا دبی و فشار موردنیاز محاسبه شود
نازل آبنما بارانی
نتایج محاسبات
دبی مورد نیاز آبنما بارانی در شرایط مختلف
مقادیر دبی (لیتر بر دقیقه) به ازای تعداد ردیف نازل و طول کلکتور
| تعداد ردیف | طول 25 cm l/min | طول 50 cm l/min | طول 100 cm l/min | طول 200 cm l/min |
|---|---|---|---|---|
| 1 Line | 8.3 | 16.6 | 33.3 | 66.6 |
| 2 Line | 16.6 | 33.3 | 66.6 | 133.3 |
| 3 Line | 25 | 50 | 100 | 200 |

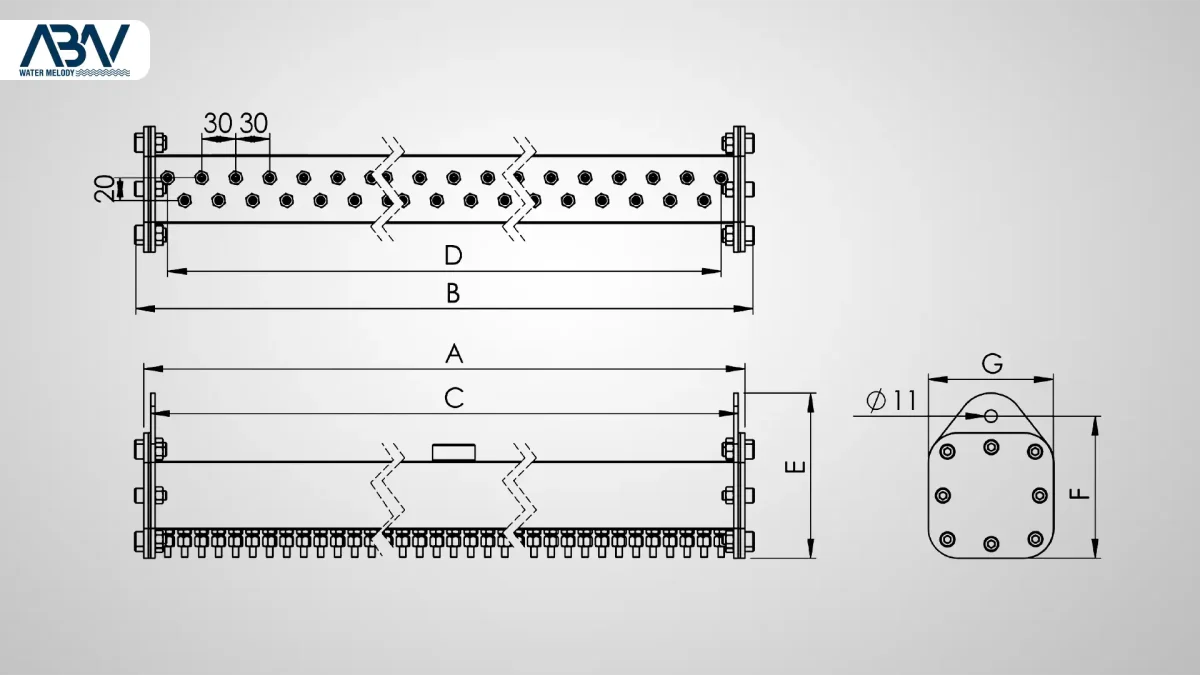

ابعاد نازل آبنما بارانی
| ابعاد نازل بارانی | طول 25 cm | طول 50 cm | طول 100 cm | طول 200 cm | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | L1 | L2 | L3 | L1 | L2 | L3 | L1 | L2 | L3 | |
| A (mm) | 250 | 250 | 250 | 490 | 490 | 490 | 1000 | 1000 | 1000 | 1992 | 1992 | 1992 |
| B (mm) | 270 | 270 | 270 | 520 | 520 | 520 | 1020 | 1020 | 1020 | 2010 | 2010 | 2010 |
| C (mm) | 240 | 240 | 240 | 480 | 480 | 480 | 990 | 990 | 990 | 1980 | 1980 | 1980 |
| D (mm) | 210 | 210 | 210 | 450 | 450 | 450 | 960 | 960 | 960 | 1950 | 1950 | 1950 |
| E (mm) | 95 | 115 | 130 | 95 | 115 | 130 | 95 | 115 | 130 | 95 | 115 | 130 |
| F (mm) | 125 | 125 | 145 | 125 | 125 | 145 | 125 | 125 | 145 | 125 | 125 | 145 |
| G (mm) | 145 | 145 | 165 | 145 | 145 | 165 | 145 | 145 | 165 | 145 | 145 | 165 |
| تعداد نازل | 8 | 15 | 23 | 16 | 31 | 47 | 33 | 65 | 98 | 66 | 131 | 197 |
| اتصال | G1x1 | G1x1 | G1x1 | G1x1 | G1x1 | G1x1 | G1x1 | G1x1 | G1x1 | G1x2 | G1x2 | G1x2 |
| وزن (kg) | 3 | 3.2 | 4.2 | 4 | 4.5 | 5.5 | 6 | 7 | 8 | 10 | 12 | 14 |

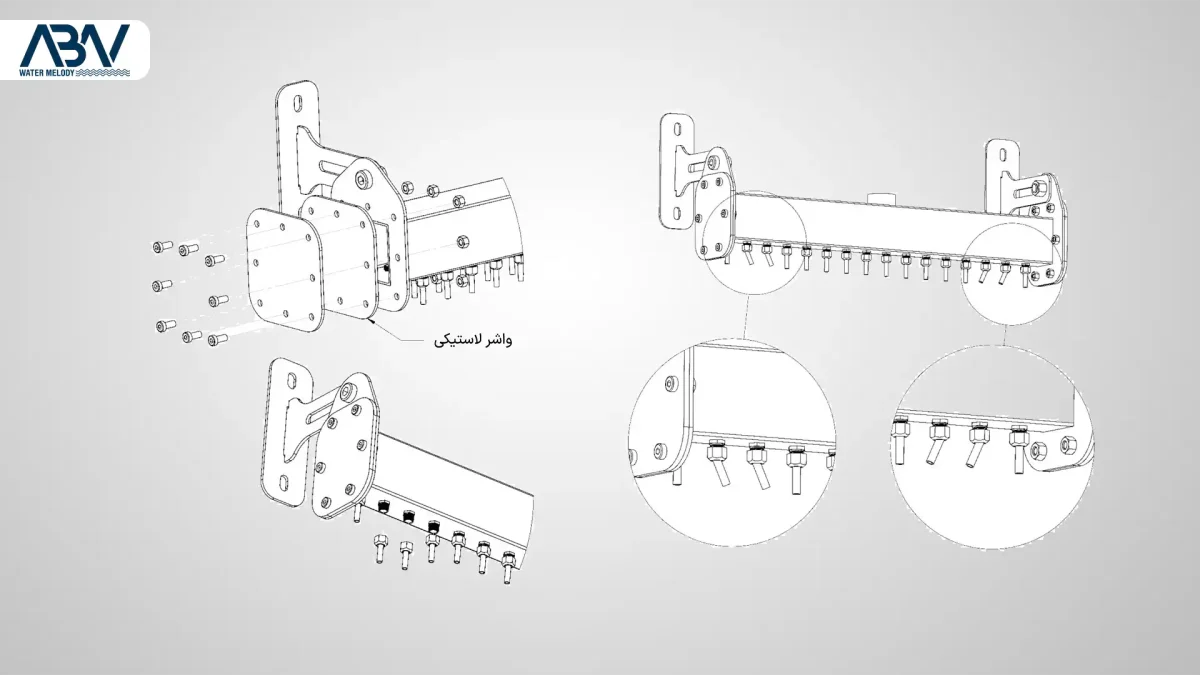

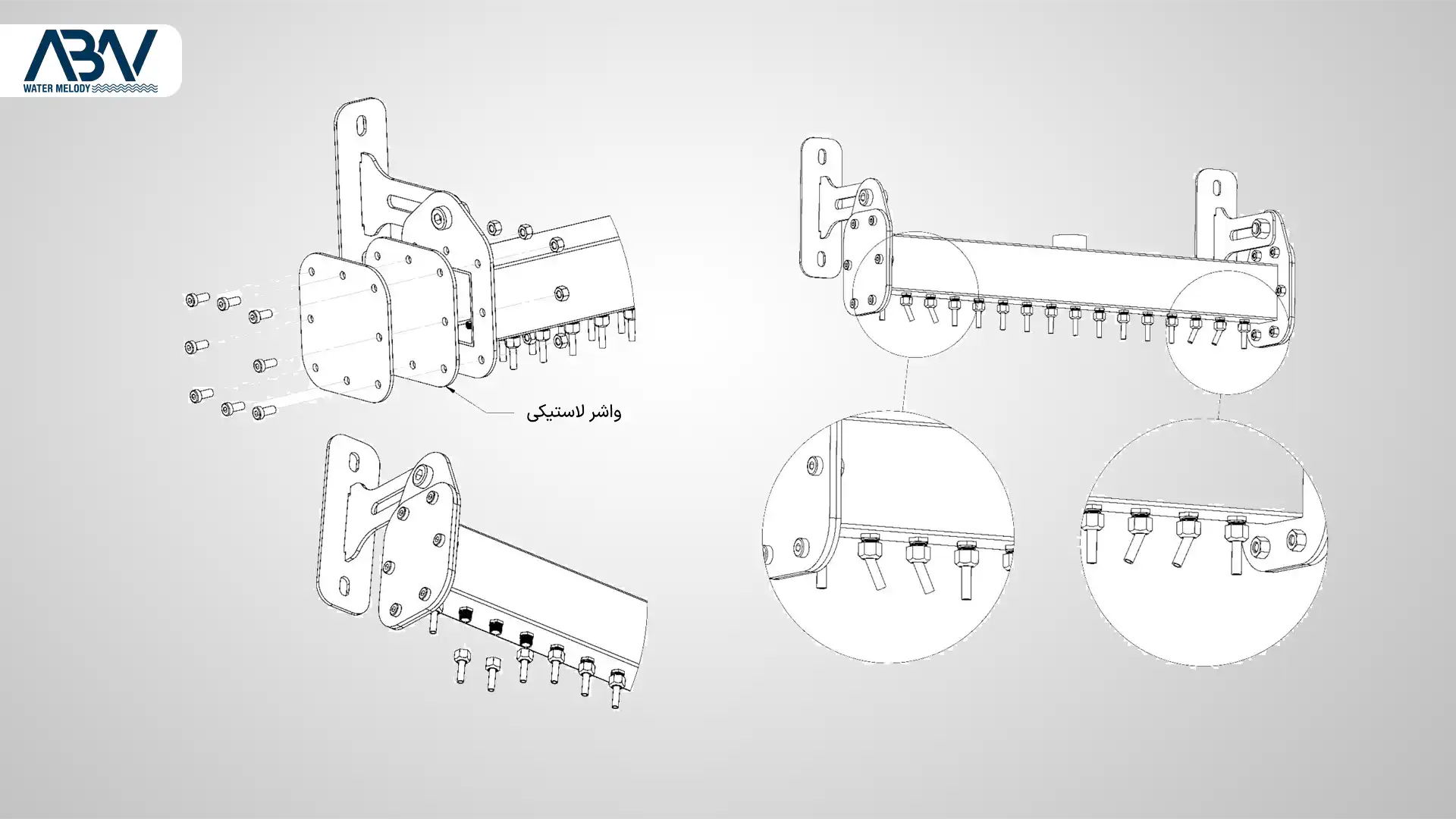

چگونگی نصب آبنما بارانی شرکت آبان
برخلاف نمونههای موجود در بازار که ورودی آب آنها از پهلوست، نازلهای آبنمای بارانی شرکت آبان دارای یک تا چند ورودی آب 1 اینچ از بالا میباشند. این نوع اتصال لوله به کلکتور بارانی چندین مزیت دارد: درون کلکتور و به صورت سرتاسری یک ارتعاشگیر آب قرار داده شده که سبب میشود قدرت و ارتعاش آب در هنگام ورود به کلکتور خنثی شود. همچنین تعداد ورودیهای متعدد در طولهای بالاتر از 1 متر سبب میشود آب به صورت متناسب در سرتاسر نازل تقسیم شود و شاهد ریزش یکنواخت آب باشیم. از این رو سیستم نصب میتواند در حالتهای مختلف متفاوت باشد.

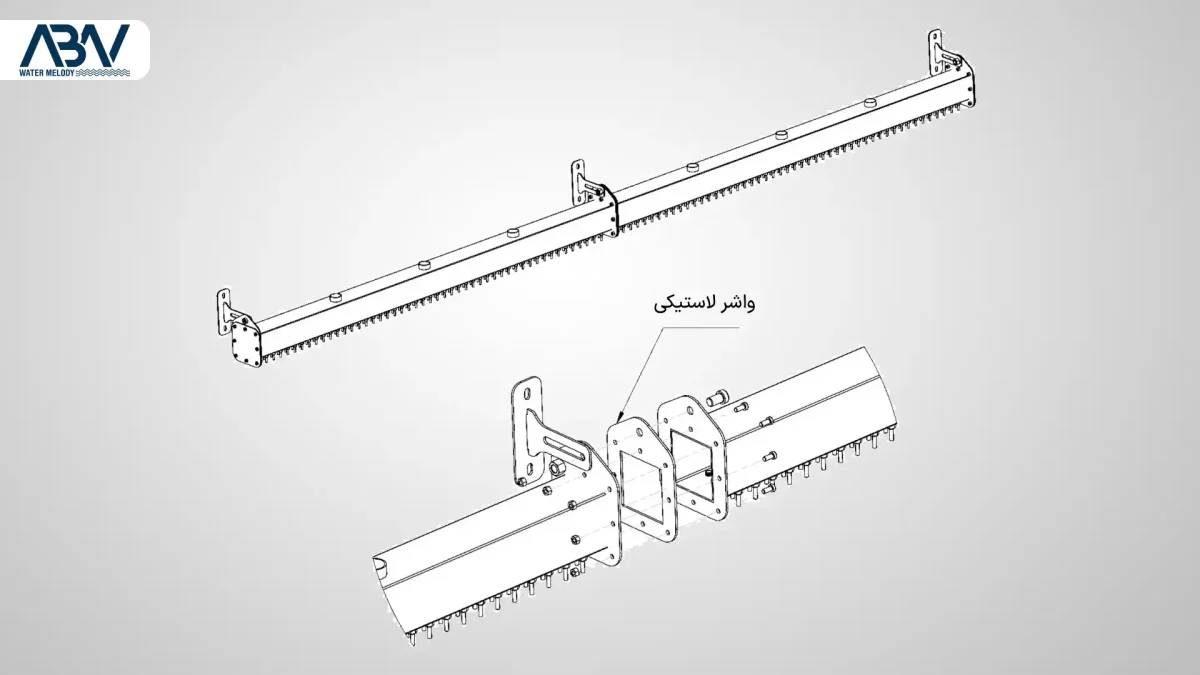

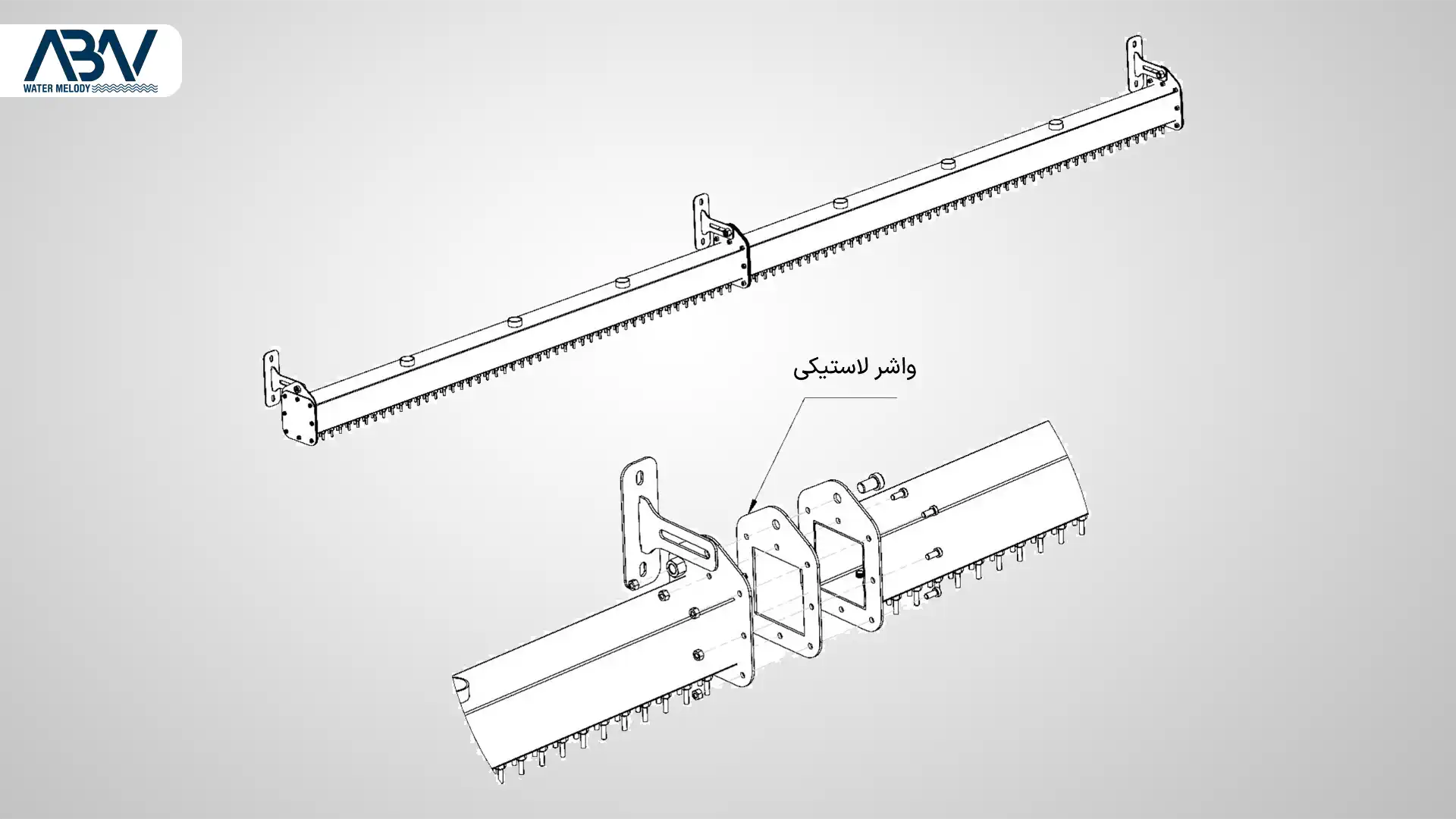

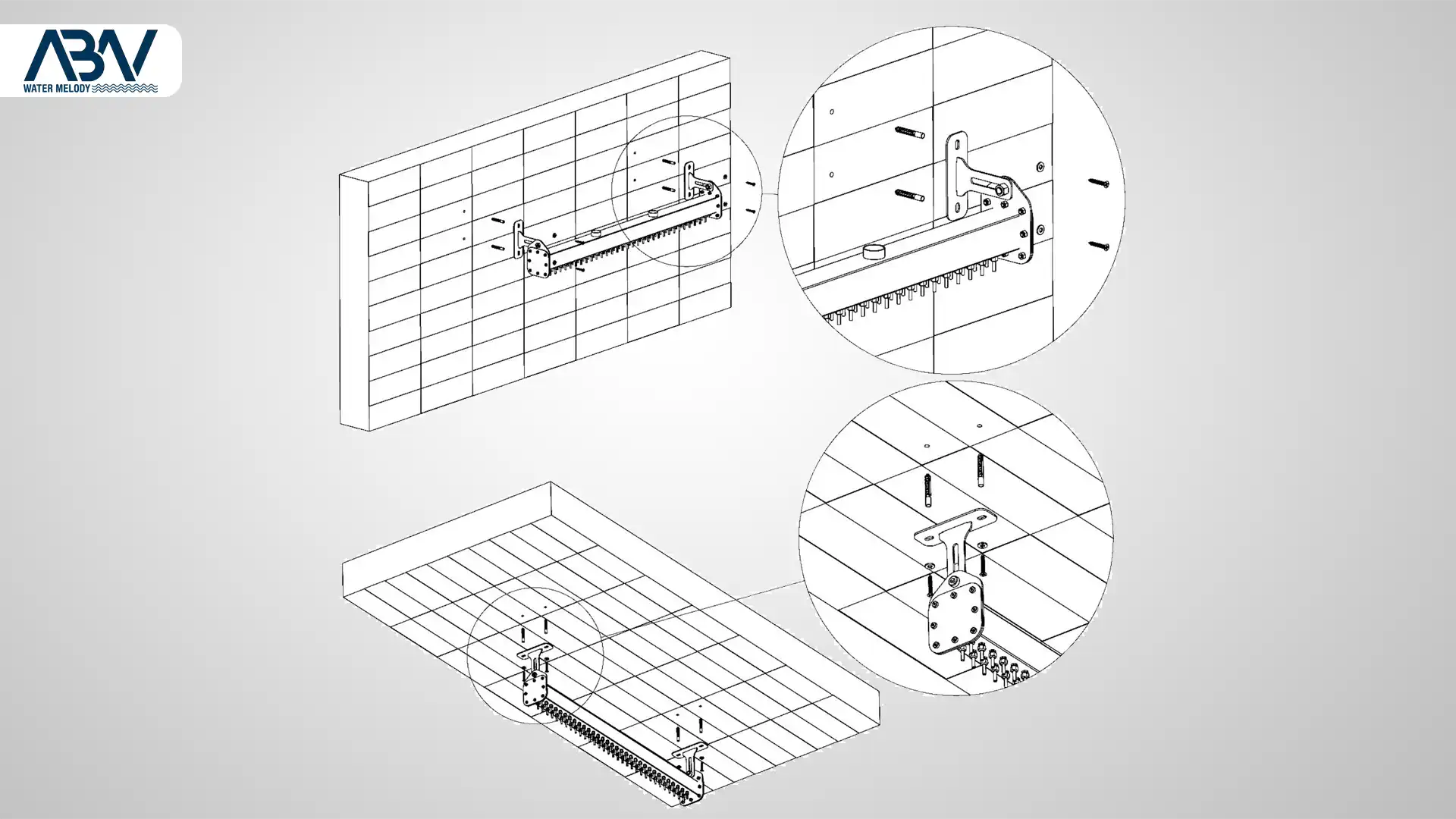

اتصال نازل آبنما به دیوار یا سقف
ما در شرکت آبان برای سهولت اتصال نازلهای بارانی یک دستک طراحی کردهایم که در چند قسمت به کلکتور اصلی متصل میشود. این دستکها قابلیت تنظیمشوندگی دارند تا با توجه به پروژه به سقف و یا به دیوار متصل شوند.
نصب آبنما بارانی در طول کمتر از یک متر
در نازلهای یک متر و کمتر، سیستم نصب بسیار ساده است و تنها کافی است یک لوله 1 اینچ از پمپ مستقیماً به بالای نازل بکشیم و درست در مرکز نازل که ورودی قرار دارد، لوله را به کلکتور متصل کنیم.
نصب آبنمای بارانی بلندتر از 1 متر
در نازلهای بارانی که طولشان بلندتر است، برای تقسیم متناسب آب از چندین ورودی استفاده میشود. در نتیجه ابتدا لازم است با توجه به میزان دبی آب مورد نیاز، قطر لوله انتقال آب از پمپ به نازل را محاسبه کنید، سپس آن لوله را مشابه حالت قبل به بالای کلکتور بکشید و در آنجا به تعداد ورودیهای کلکتور از آن لولههای 1 اینچ انشعاب بگیرید و به کلکتور متصل کنید.
چالشهای اجرایی آبنما بارانی و راهکارهای مهندسی آن چیست؟
یک آبنما بارانی همانقدر که میتواند جلوه بصری مطلوبی در فضا ایجاد کند، در صورت عدم انتخاب صحیح یا نصب غیراصولی، به سرعت به یک چالش فنی و نگهداری دائم بدل میگردد. توجه به نکات زیر در فاز خرید و اجرا الزامی است.
چگونه مشکل انسداد نازلها و رسوبات را مدیریت کنیم؟

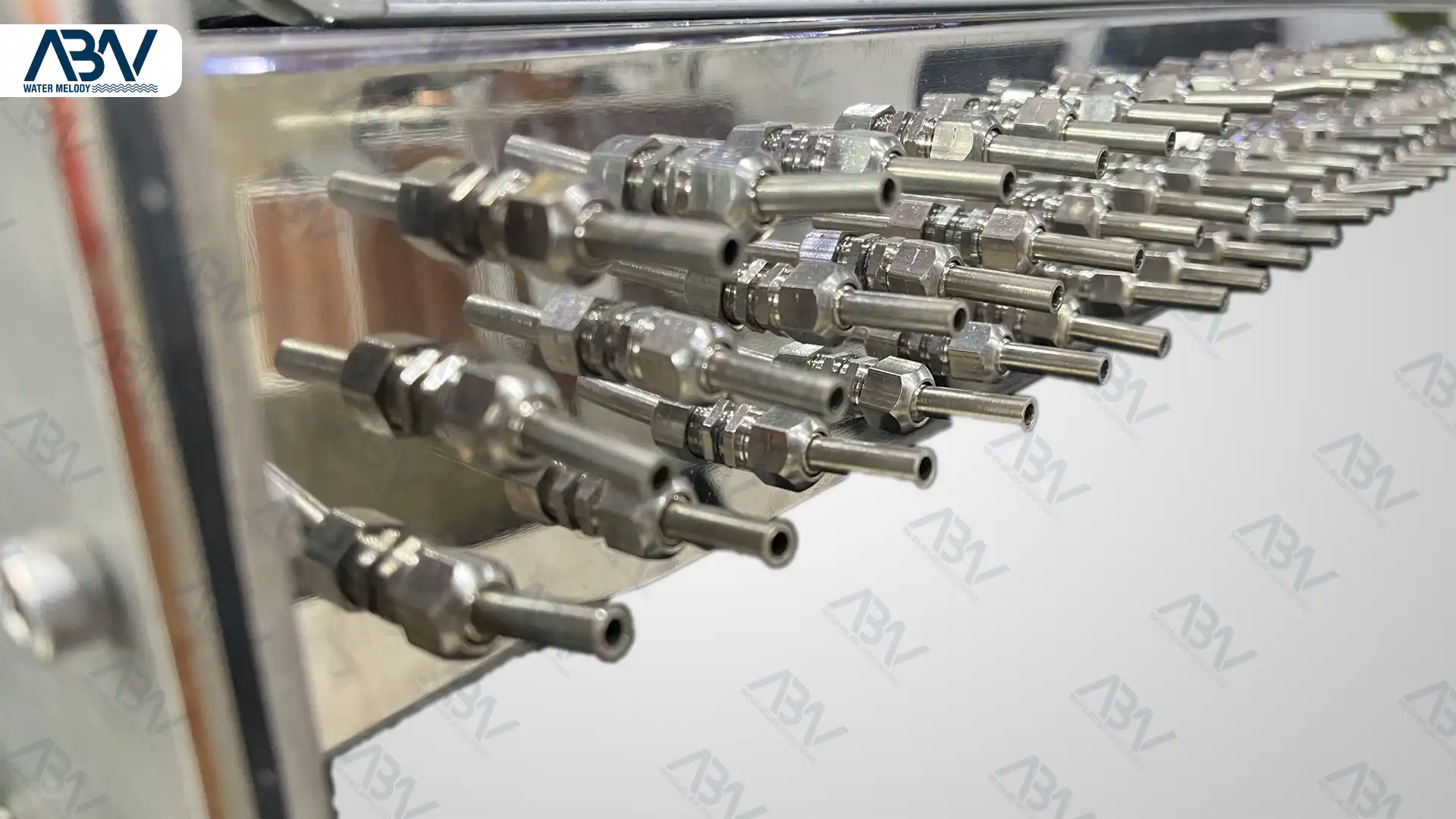

عملکرد این سیستم بر اساس خروج آب از نازلهای با قطر بسیار کوچک (نازل کومت) است تا خروجی آن مانند بارش باران شود. همین ویژگی، امکان انسداد نازلها در اثر رسوبات آب را به شدت افزایش میدهد. اگر به این مشکل توجه نشود، ریزش یکنواخت آب در عرض چند ماه از بین میرود و زیبایی اولیه را دیگر نخواهیم داشت.
راهکار مهندسی: برای جلوگیری از این مشکل باید نازلهای کوچک به گونهای طراحی شوند که امکان باز و بسته کردن آنها به راحتترین شکل ممکن فراهم باشد؛ تا هم امکان رسوبگیری سریع ممکن باشد و هم در فرآیند باز و بسته کردن به نازلها آسیب فیزیکی وارد نشود.
ورود اجسام خارجی به کلکتور
به دلیل تعدد خروجیها و قطر اندک آنها، ورود هرگونه جسم خارجی (مانند برگ، پلاستیک و...) به سیکل آب، به سادگی عملکرد کلی آبنما را مختل نموده و باعث توقف ریزش آب در بخشهایی از آبنما میشود. این مسئله با دو قدم قابل حل است:
- تجهیز پمپ آبنما به فیلتر سبدی (Basket Strainer) مناسب؛ این کار سبب میشود که از همان ابتدا مانع از ورود اجسام به مسیر کلکتور شویم.

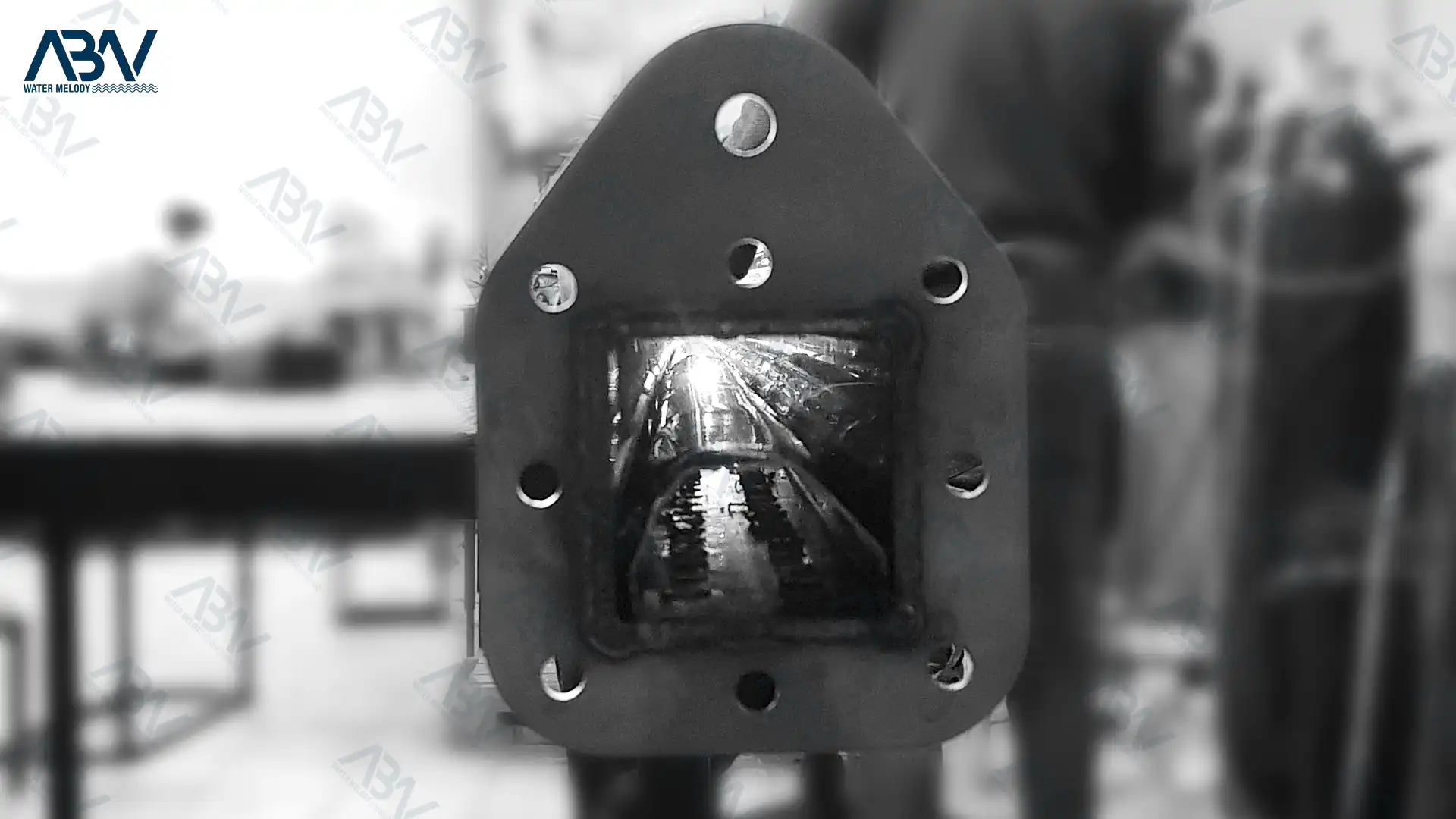

- ایجاد امکان دسترسی به داخل کلکتور آبنما با استفاده از دو صفحه در دو سر کلکتور؛ با این روش در صورت بروز مشکل میتوان با باز کردن این صفحهها به داخل کلکتور نازل آبنمای بارانی دسترسی پیدا کرد و اقدام به پاکسازی آن از اجسام خارجی کرد.
چرا آلیاژ و متریال ساخت اهمیت حیاتی دارد؟
مانند سایر تجهیزات در تماس دائم با آب، استفاده از آلیاژ استیل برای کلکتور جهت تضمین دوام و جلوگیری از پوسیدگی لازم است. در بسیاری از مدلهای بارانی، کلکتور از استیل ساخته میشود اما خود نازلهای خروجی از جنس برنج با آبکاری کروم استفاده میشوند؛ این روش نیز از منظر فنی قابل پذیرش است.

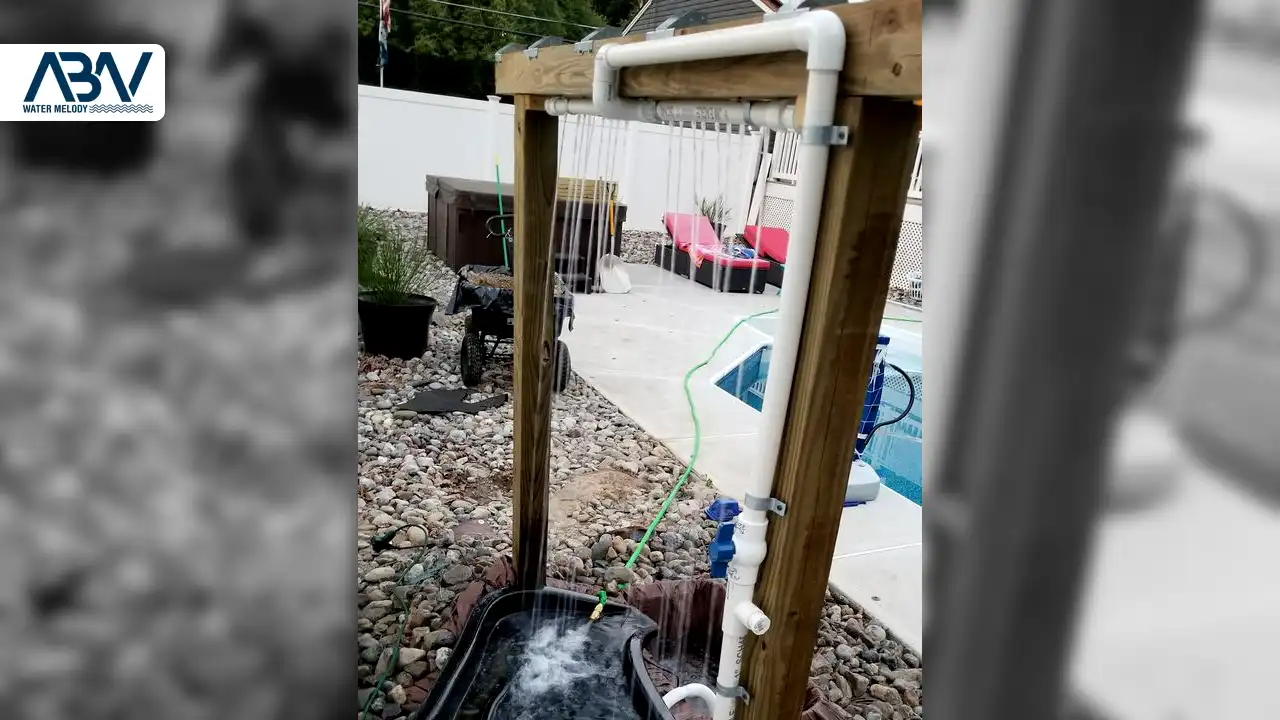

مهمترین نکته، پرهیز مطلق از ساخت کلکتور با استفاده از لولههای پلیمری سفید است، چراکه منجر به عدم یکنواختی قطر و زاویه سوراخها، انسداد سریع سوراخها به دلیل رسوبگرفتگی، و عدم قابلیت تعمیر و نگهداری میشود.
در چه محیطهایی میتوان از آبنماهای بارانی استفاده کرد؟

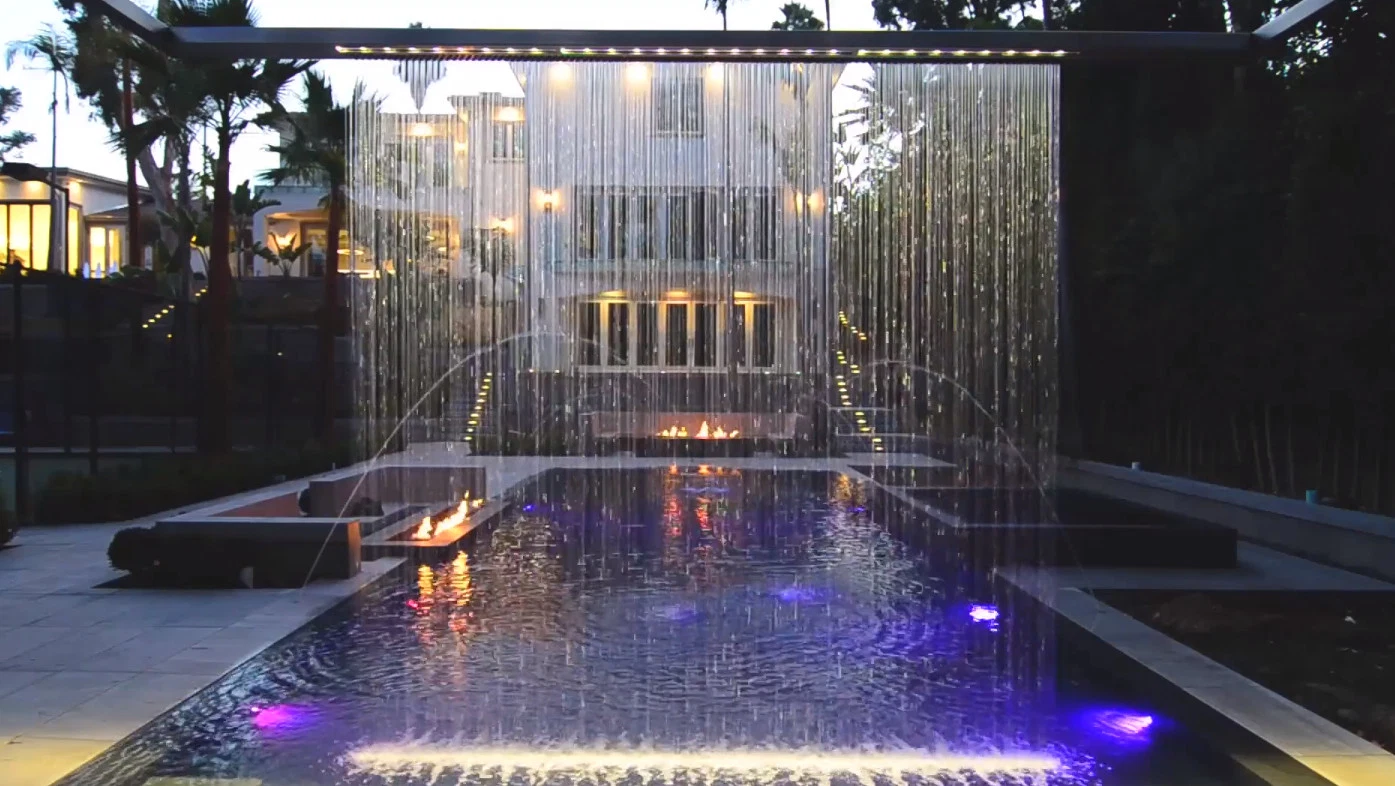

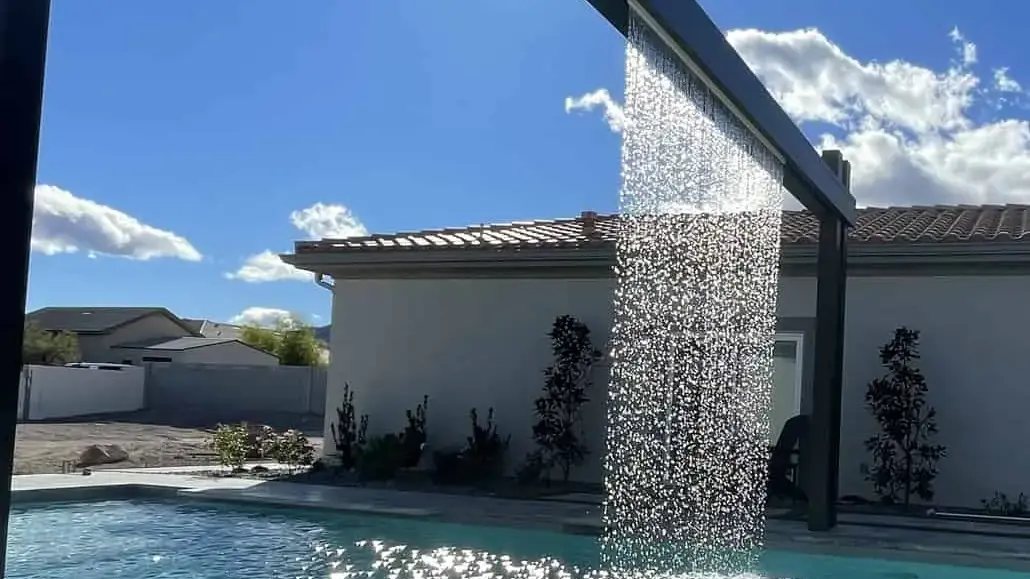

به دلیل حجم پاشش آب و صدای قابل توجه، این آبنما برای محیطهای داخلی مناسب نیست، زیرا میتواند منجر به ایجاد صدای زیاد و همچنین پاشش ناخواسته آب گردد. در مقابل، گزینهای عالی برای فضاهای بیرونی مانند روف گاردن، لنداسکیپ، نصب روی استخر، ورودی ساختمانها و رستورانهای با فضای باز است.

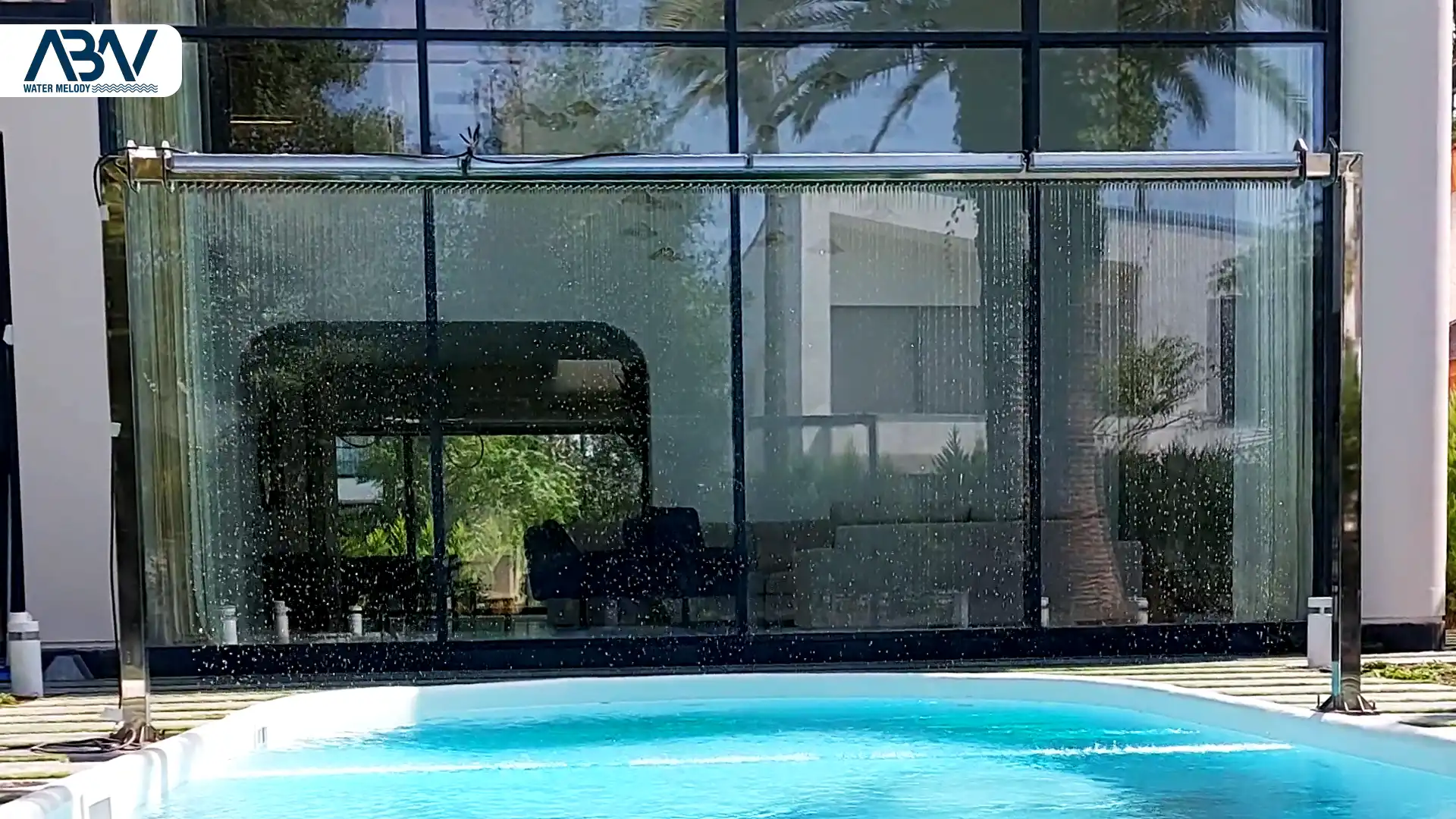

مثال مناسبی از اجرای درست این نازل را میتوانید در پروژه ویلای عباسآباد و یا پروژه مجتمع مسکونی شهید خضرایی ملاحظه کنید که توسط شرکت آبان صنعت آژند طراحی و اجرا شده است.
اصول مهندسی تاسیسات و پایپینگ آبنما بارانی
ارتفاع نصب: ارتفاع نصب، برخلاف آبنمای پرده آب، تأثیر بنیادینی بر الگوی خروجی آبنما بارانی ندارد، هرچند ارتفاع بیشتر ممکن است میزان پاشش به محیط اطراف را افزایش دهد.
لولهکشی (Piping): انتخاب قطر لوله انتقال آب به طول نازل و تعداد ردیفها بستگی مستقیم دارد. پیشنهاد میکنیم حتماً قبل از اقدام به لولهکشی با کارشناسان فنی در این زمینه مشورت کنید.
- متریال لوله: متریال لوله تأثیری مستقیم بر افت فشار سیستم دارد. استفاده از لولههای سفید به دلیل ضخامت جداره بالا و ایجاد زائده در محلهای اتصال (جوشکاری حرارتی) که منجر به افت فشار شدید میشود، توصیه نمیگردد. لولههای پیشنهادی برای این کار، پلیاتیلن (PE) و UPVC میباشند.
- قطر و انشعابات: در نازلهای با طول زیاد (مثلاً بیش از ۱.۵ متر)، اتکا به یک ورودی منفرد منجر به عدم تأمین آب کافی و افت فشار در نازلهای انتهایی خواهد شد. در این موارد، استفاده از لوله اصلی پمپ به عنوان یک هدر و اخذ انشعابات متعدد (مثلاً با قطر ۱ اینچ) در طول کلکتور الزامی است.
