مبدل حرارتی استخر
با استفاده از مبدل حرارتی استخر، گرمایی یکنواخت، سریع و مطمئن را برای آب استخر و جکوزی تجربه کنید.

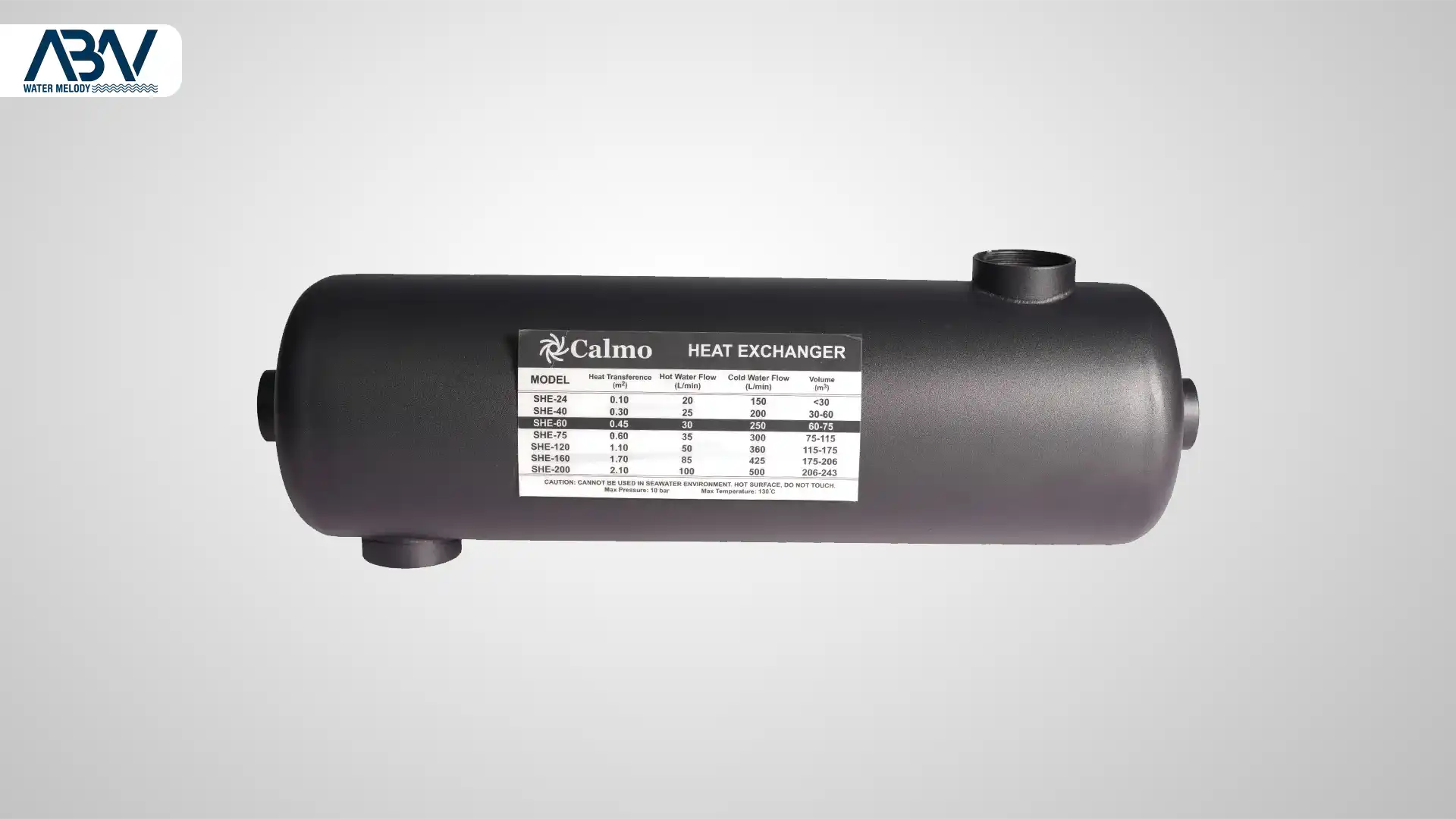

مبدل حرارتی استخر پوسته – لوله کالمو سری SHE
مبدل حرارتی پوسته-لوله کالمو سری SHE، با ظرفیت حرارتی 24 تا 200 کیلووات، انتخابی مهندسیشده برای گرمایش استخرها، جکوزیها و سیستمهای گرمایشی ساختمان است. این مبدل حرارتی استخر با بدنه استنلس استیل و پوشش رنگ کورهای، دوام و مقاومت بالایی در برابر خوردگی ارائه میدهد. مجهز به فناوری توبولاتور برای بهبود جریان آب، لولههای استیل داخلی با ضخامت 2 میلیمتر و جوش نقطهای، نرخ انتقال حرارت را بهینه کرده و گرمایش سریع آب را تضمین میکند. مبدل کالمو سری SHE با طراحی پیشرفته و کیفیت ساخت برتر، عملکردی پایدار و کارآمد را برای پروژههای حرفهای فراهم میآورد.
| مدل | توان حرارتی (کیلووات) | اندازه بر اساس فوت مربع | سطح انتقال حرارت (ft²) | دبی آبگرم سمت دیگ (L/min) | دبی آبگرم سمت استخر (L/min) |
|---|---|---|---|---|---|
| SHE 28 | 28 | 11 | 2 | 20 | 150 |
| SHE 40 | 40 | 18 | 3.2 | 25 | 200 |
| SHE 60 | 60 | 27 | 4.6 | 30 | 250 |
| SHE 75 | 75 | 34 | 6.4 | 35 | 300 |
| SHE 120 | 120 | 54 | 12 | 50 | 360 |
| SHE 160 | 160 | 72 | 15.3 | 85 | 425 |
| SHE 200 | 200 | 90 | 19.4 | 100 | 500 |
انتخاب پمپ سیرکولاتور برای گردش آب در مبدل حرارتی استخر پوسته – لوله کالمو سری SHE
مبدل حرارتی پوسته-لوله کالمو سری SHE، با ظرفیت حرارتی 24 تا 200 کیلووات، انتخابی مهندسیشده برای گرمایش استخرها، جکوزیها و سیستمهای گرمایشی ساختمان است. این مبدل حرارتی استخر با بدنه استنلس استیل و پوشش رنگ کورهای، دوام و مقاومت بالایی در برابر خوردگی ارائه میدهد. مجهز به فناوری توبولاتور برای بهبود جریان آب، لولههای استیل داخلی با ضخامت 2 میلیمتر و جوش نقطهای، نرخ انتقال حرارت را بهینه کرده و گرمایش سریع آب را تضمین میکند. مبدل کالمو سری SHE با طراحی پیشرفته و کیفیت ساخت برتر، عملکردی پایدار و کارآمد را برای پروژههای حرفهای فراهم میآورد.
| مدل مبدل حرارتی | مدلهای پیشنهادی پمپ سیرکولاتور |
|---|---|
| SHE28 SHE40 SHE60 |
WPSM 25-60/130 EVO 25-40/180 EVO 25-40/130 |
| SHE75 |
WPSM 25-60/180 EVO 25-60/130 EVO 25-60/180 |
| SHE120 |
WPSM 25-80/180 EVO 25-80/180 |
| SHE160 SHE200 |
WPSM 32-80/180 EVO 32-80/180 |
- مبدل حرارتی استخر پوسته – لوله کالمو سری SHE
- مبدل حرارتی استخر چیست و چه کارکردی دارد؟
- انواع مختلف مبدل حرارتی استخر
- مکانیزم عملکرد مبدل حرارتی استخر
- اجزای تشکیلدهنده مبدل حرارتی استخر
- مواد سازنده بدنه مبدل حرارتی استخر
- راهنمای انتخاب مبدل حرارتی استخر
- نکات کلیدی در نگهداری مبدل حرارتی استخر
- عوامل مؤثر بر قیمت مبدل حرارتی استخر
- سؤالات متداول در مورد پمپ استخری (FAQ)
مبدل حرارتی استخر چیست و چه کارکردی دارد؟
مبدل حرارتی استخر، بهعنوان یکی از اجزای کلیدی سیستمهای گرمایشی استخر، نقشی اساسی در تنظیم دمای آب و ایجاد محیطی مطلوب برای شناگران ایفا میکند. این تجهیزات با طراحی مهندسیشده تاسیسات استخر، انتقال حرارت کارآمد و پایداری را در شرایط مختلف محیطی تضمین میکنند. در این مقاله، با تمرکز بر جنبههای فنی و کاربردی مبدل حرارتی استخر، اطلاعات جامعی برای مهندسان و متخصصان ارائه میشود.
این دستگاه که برای انتقال گرما از یک منبع حرارتی (مانند دیگ بخار یا پمپ حرارتی) به آب استخر طراحی شده است. این سیستم با حفظ دمای آب در محدوده مطلوب (معمولاً 26-30 درجه سانتیگراد)، تجربهای راحت و ایمن را برای شناگران فراهم میکند. مبدلهای حرارتی با استانداردهای مهندسی (مانند ASME و ISO) ساخته شده و در استخرهای خانگی، عمومی، ورزشی و جکوزیها کاربرد دارند. این تجهیزات با بهرهوری بالا، مصرف انرژی را بهینه کرده و دوام طولانی را تضمین میکنند.
انواع مختلف مبدل حرارتی استخر
مبدلهای حرارتی استخر بر اساس طراحی و کاربرد به دستههای مختلفی تقسیم میشوند:

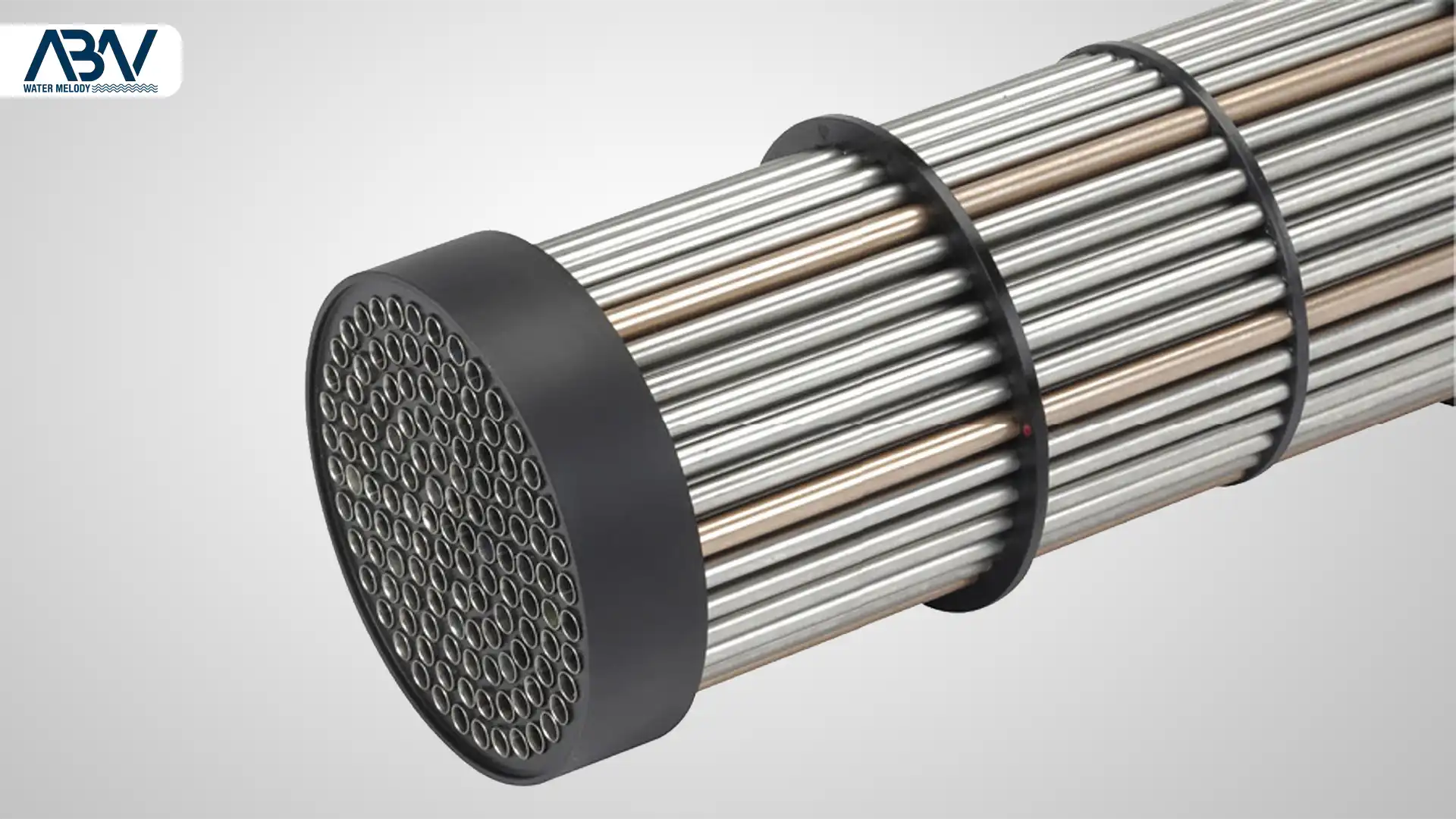

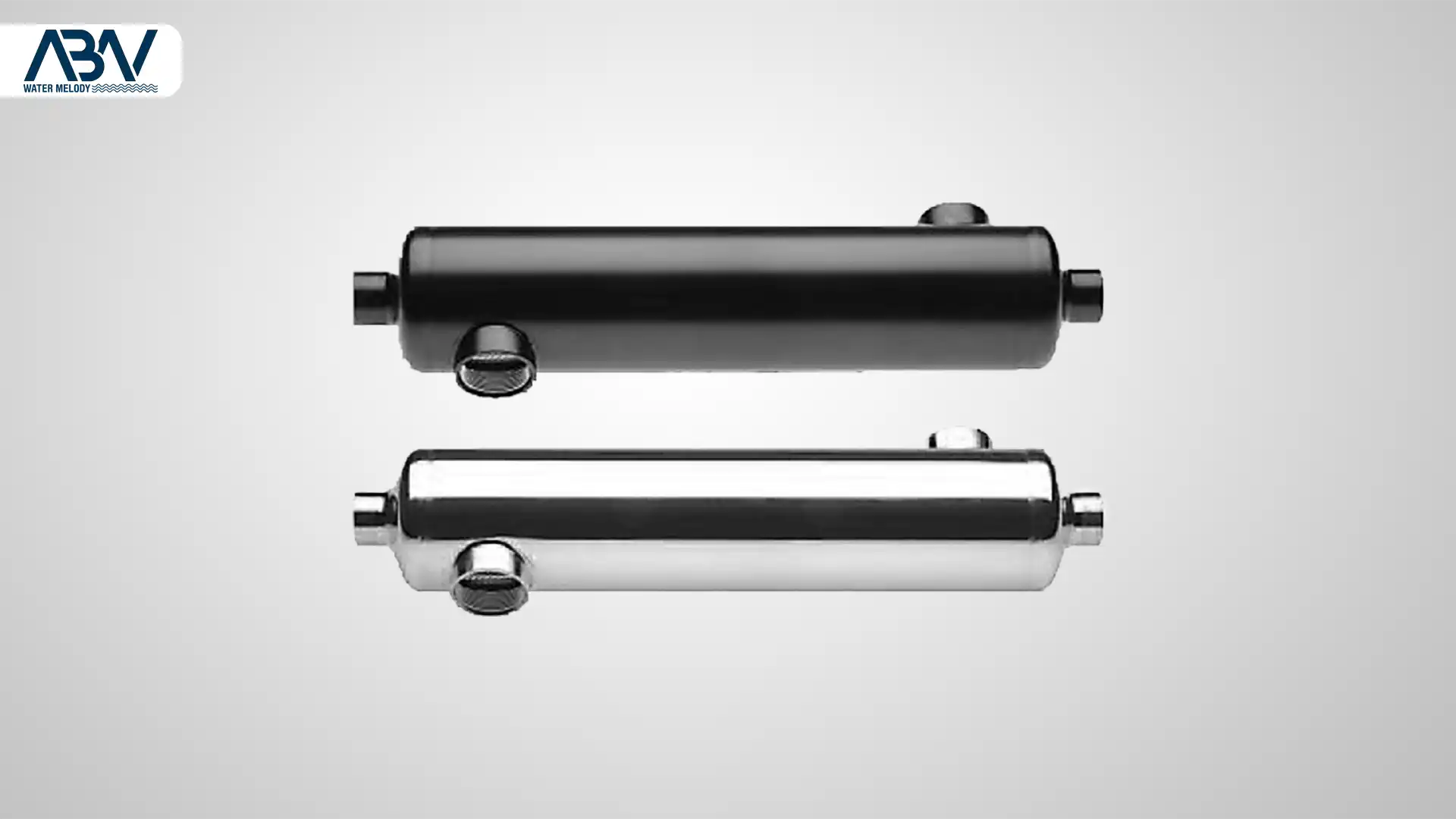

مبدلهای لولهای (Shell and Tube)

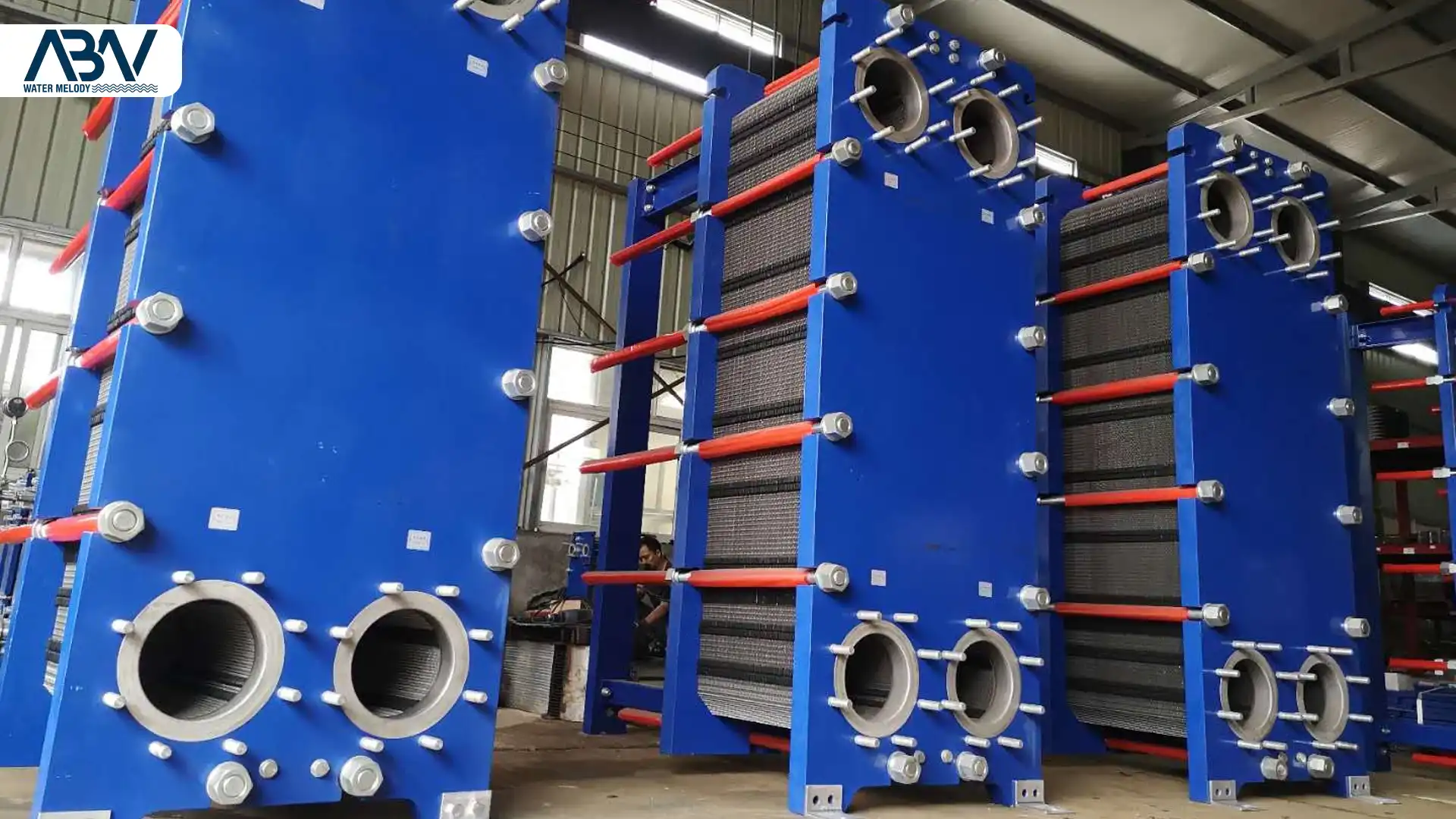

مبدلهای صفحهای(Plate Heat Exchanger)
مبدلهای تیتانیومی

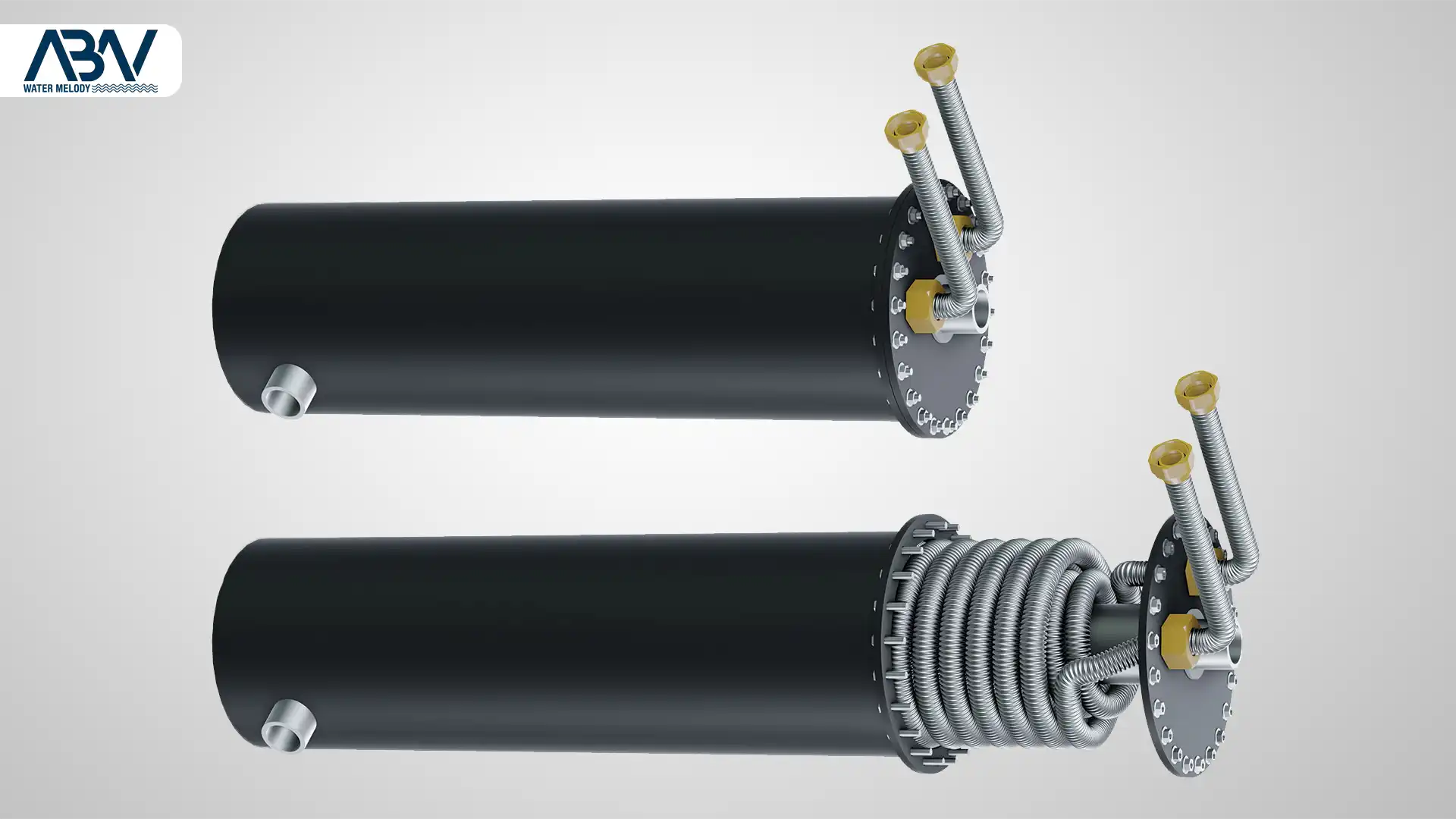

مبدلهای کوئلدار (Coil Type)

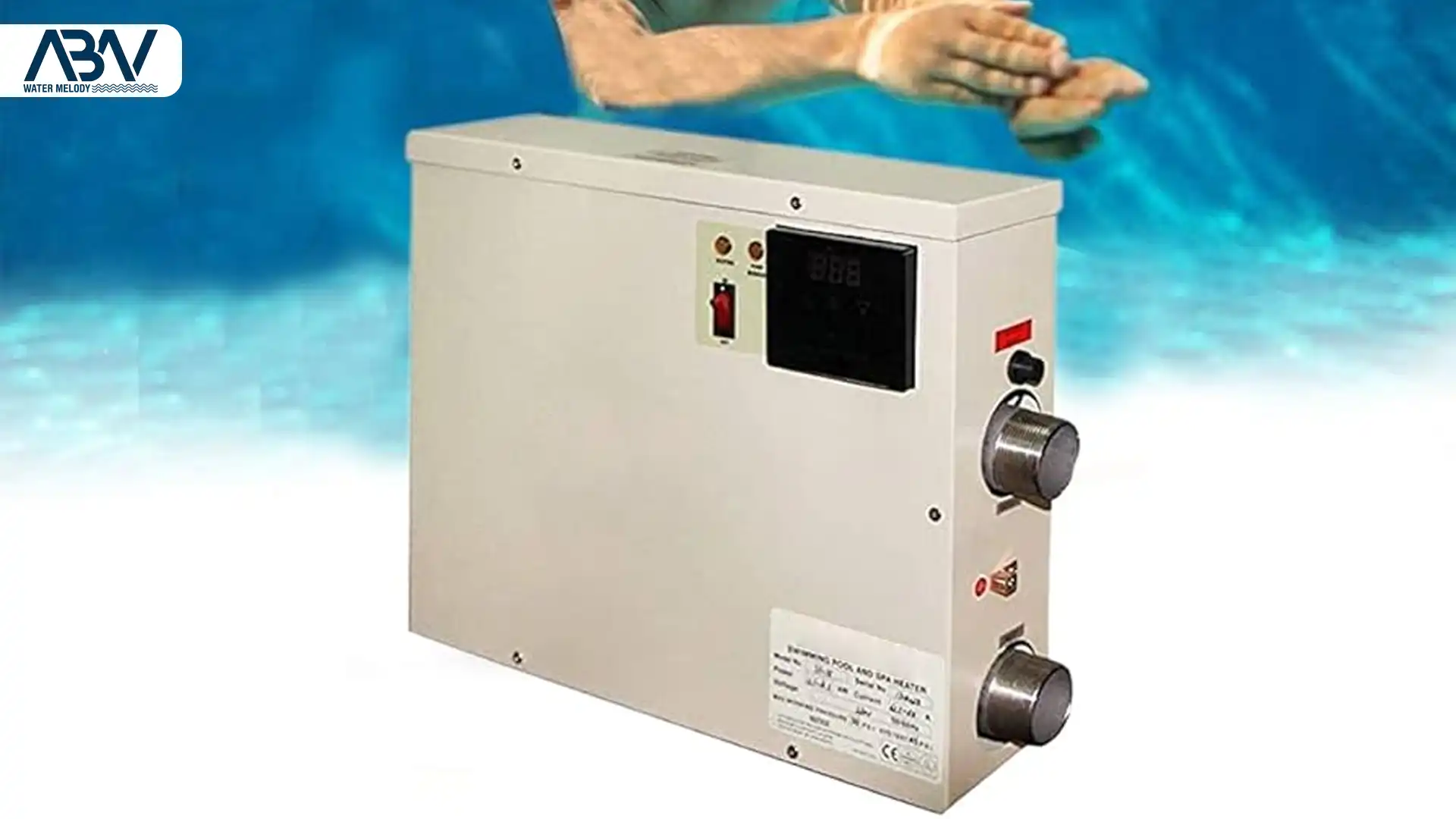

مبدلهای الکتریکی
انتخاب نوع مبدل به حجم استخر، نوع منبع حرارتی و شرایط محیطی بستگی دارد.
مکانیزم عملکرد مبدل حرارتی استخر
مبدل حرارتی استخر با انتقال گرما از سیال گرم (مانند آب دیگ یا گاز) به آب سرد استخر عمل میکند. در این فرآیند، سیال گرم از طریق لولهها یا صفحات مبدل جریان یافته و گرما را به آب استخر منتقل میکند، بدون اینکه دو سیال مستقیماً مخلوط شوند. پمپهای استخری، جریان مناسب را در هر دو مدار (گرم و سرد) تضمین میکنند. ظرفیت حرارتی مبدلها معمولاً بین 10 تا 500 کیلووات متغیر است و با استانداردهای هیدرولیکی و حرارتی طراحی میشوند تا راندمان بالا و اتلاف انرژی کم را ارائه دهند.
اجزای تشکیلدهنده مبدل حرارتی استخر
لولهها یا صفحات انتقال حرارت: برای انتقال گرما، از جنس استنلس استیل یا تیتانیوم.
بدنه یا پوسته: محفظهای مقاوم برای نگهداری اجزای داخلی، با طراحی ضدخوردگی.
اتصالات ورودی/خروجی: برای اتصال به سیستم گرمایش و مدار آب استخر، معمولاً از جنس PVC یا UPVC.
سیستم کنترل دما: شامل ترموستات برای تنظیم دمای آب.
شیرهای تنظیم جریان: برای کنترل جریان سیال گرم و سرد.
عایق حرارتی: برای کاهش اتلاف گرما در برخی مدلها.
مواد سازنده بدنه مبدل حرارتی استخر
بدنه و اجزای مبدل حرارتی استخر از موادی با مقاومت بالا در برابر خوردگی و دما ساخته میشوند:
استنلس استیل (Stainless Steel): مقاوم در برابر خوردگی، مناسب برای اکثر استخرها.
تیتانیوم: ایدهآل برای آب شور یا استخرهای با مواد شیمیایی بالا، با دوام استثنایی.
مس نیکلدار (Cupro-Nickel): برای تعادل بین هزینه و مقاومت در برابر خوردگی.
فایبرگلاس (FRP): برای بخشهای غیرفلزی، مقاوم در برابر مواد شیمیایی.
پلیمرهای مقاوم: در برخی اتصالات، برای کاهش هزینه و وزن.
انتخاب جنس به نوع آب، دمای کاری و بودجه پروژه بستگی دارد. استانداردهای ASTM و EN در ساخت این مواد رعایت میشود.
راهنمای انتخاب مبدل حرارتی استخر
انتخاب مبدل حرارتی استخر مناسب نیازمند بررسی دقیق نیازهای پروژه است:
حجم استخر: ظرفیت حرارتی مبدل باید با حجم آب (مترمکعب) هماهنگ باشد.
منبع حرارتی: سازگاری با دیگ بخار، پمپ حرارتی یا سیستم خورشیدی بررسی شود.
جنس مواد: برای آب شور یا مواد شیمیایی، تیتانیوم یا استنلس استیل اولویت دارد.
راندمان حرارتی: مبدلهای با ضریب انتقال حرارت بالا (مانند صفحهای) برای صرفهجویی انرژی مناسباند.
فضای نصب: ابعاد مبدل و دسترسی به اتصالات باید با فضای موجود هماهنگ باشد.
برند و استانداردها: انتخاب برندهای معتبر (مانند Bowman، Alfa Laval یا Calmo) با گواهینامههای بینالمللی.
مشاوره با مهندسان گرمایش برای طراحی سیستم بهینه توصیه میشود.
نکات کلیدی در نگهداری مبدل حرارتی استخر
نگهداری صحیح مبدل حرارتی استخر برای حفظ کارایی و افزایش طول عمر آن ضروری است:
تمیزکاری دورهای: بررسی و پاکسازی لولهها یا صفحات از رسوبات و جلبک هر 6-12 ماه.
کنترل خوردگی: پایش تعادل شیمیایی آب (pH بین 7.2-7.6) برای جلوگیری از خوردگی.
بررسی نشتی: پایش اتصالات و شیرها برای جلوگیری از نشت سیال.
کالیبراسیون ترموستات: اطمینان از تنظیم دقیق دمای آب.
پایش پمپ گردش: بررسی جریان مناسب آب در هر دو مدار (گرم و سرد).
بازرسی عایقها: در مدلهای عایقدار، بررسی وضعیت عایق برای کاهش اتلاف گرما.
عوامل مؤثر بر قیمت مبدل حرارتی استخر
ظرفیت حرارتی: مبدلهای با ظرفیت بالاتر (کیلووات) گرانترند.
جنس مواد: مبدلهای تیتانیومی و استنلس استیل هزینه بیشتری نسبت به مس دارند.
نوع مبدل: مبدلهای صفحهای و تیتانیومی معمولاً گرانتر از لولهای هستند.
برند و کیفیت: برندهای معتبر با گواهینامههای بینالمللی قیمت بالاتری دارند.
ویژگیهای اضافی: امکاناتی مانند ترموستات دیجیتال یا عایق حرارتی هزینه را افزایش میدهند.
هزینه نصب: هزینههای جانبی مانند لولهکشی و نصب حرفهای به قیمت نهایی افزوده میشود.
